钢化玻璃中间的气泡如何检测?用超声波换能器轻松搞定

  • 供稿:
  • 作者:超声波爸爸
  • 发布时间:2021-05-12 17:19:58
  • 浏览量:210

钢化玻璃中间的气泡用什么方法可以检测出来?

钢化玻璃为了提高强度,保证安全,在商场、酒店、住宅等跟人密切接触的地方都是做成2块玻璃中间夹一层胶的方式,因为中间有胶水粘牢,所以钢化玻璃在破碎后,碎片也不会散落满地,安全性会更高。



图1 常见的夹胶钢化玻璃



图2破碎的钢化玻璃


在钢化玻璃生产线上,生产出来的玻璃中间不能有气泡,有气泡出现,就是次品,不能销售。以往都是靠工人用眼睛来看的,但是人眼观察,总是有漏掉的可能,不可靠,为了减少人工,提高可靠性,就选用超声波来检测夹胶的钢化玻璃的气泡。

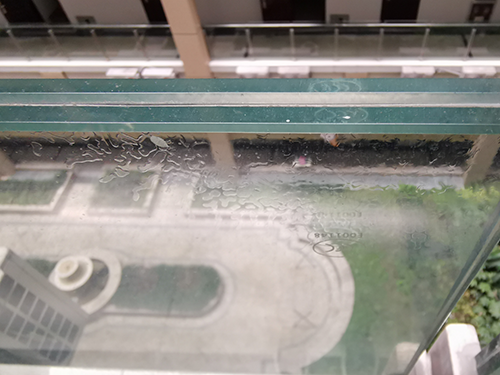

图3有气泡的钢化玻璃


为了自动检测钢化玻璃的夹胶层和玻璃之间的气泡,用户单位采用了超声波的方式来检测。在夹胶跟钢化玻璃之间没有气泡的时候,超声波换能器会检测到3个反射面反射回来的回波,每个反射面回来的回波强度会不一样,返回的时间也不一样。



图4没有气泡的夹胶钢化玻璃反射回来的超声波


在有气泡的情况下,气泡一般都位于夹胶跟钢化玻璃之间,超声波在玻璃或者夹胶传播过程中,遇到气泡,气泡的声阻抗跟玻璃、夹胶的声阻抗相差很大,造成99%的超声波会被反射回来,因为没法穿透气泡,就收不到第3层反射回来的信号。

并且气泡反射回来的信号强度,一般会>夹胶或者玻璃反射回来的信号强度。



图5有气泡的夹胶钢化玻璃反射回来的超声波


力语超声根据客户这种需求,给客户推荐用以下几款5Mhz的超声波换能器。当然,其他频率的超声波换能器也可以测量,比如:4MHz,2Mhz,就是要考虑盲区问题,如果在玻璃上测量,盲区大了,需要用两个探头来测量,1个用来发射,另1个用来接收,让盲区控制在单层钢化玻璃厚度一半以内。



DYW-5M-01E


图6 测量钢化玻璃气泡的DYW-5M-01E



DYW-5M-01D


图7 测量钢化玻璃气泡的DYW-5M-01D




我们一直秉诚为客户提供好产品和好服务方案为宗旨,如果你对以上超声波换能器感兴趣或者有疑问,请拨打下方联系方式咨询我们!

力语超声——你全程贴心的采购顾问。



本文关键字:超声波换能器
