隧道风速仪要用哪种超声波换能器-[力语超声]

  • 供稿:力语超声
  • 作者:超声波爸爸
  • 发布时间:2021-06-11 17:44:19
  • 浏览量:50

隧道风速仪常用于以下环境:高速公路的隧道,铁路隧道,煤矿井下巷道,还用用在隧道挖掘过程中的风速测量。

按照隧道的宽度区分,一共有这几类:

1.宽度5米以内;

2.宽度6-10米;

3.宽度11-15米;

4.宽度16-20米;

5.宽度21-30米;

在这里,力语超声帮您来理一理:

一、宽度5米以内超声波换能器选型

①型号:DYA-64-05C-F-LIUJUN,

发射角度:半功率角@-3dB:4°±10%,锐度角:10°±10%。

外壳材质:ABS

②型号:DYA-64-05E-F-LIUJUN,

发射角度:半功率角@-3dB:5.7°±10%,锐度角:13.5°±10%。

外壳材质:ABS




二、

宽度6-10米超声波换能器选型

①型号:DYA-49-08C-F-LIUJUN,

发射角度:半功率角@-3dB:5°±10%,锐度角:13°±10%。

外壳材质:ABS

②型号:DYA-49-08E-F-LIUJUN,

发射角度:半功率角@-3dB:8°±10%,锐度角:18°±10%。

外壳材质:ABS




三、

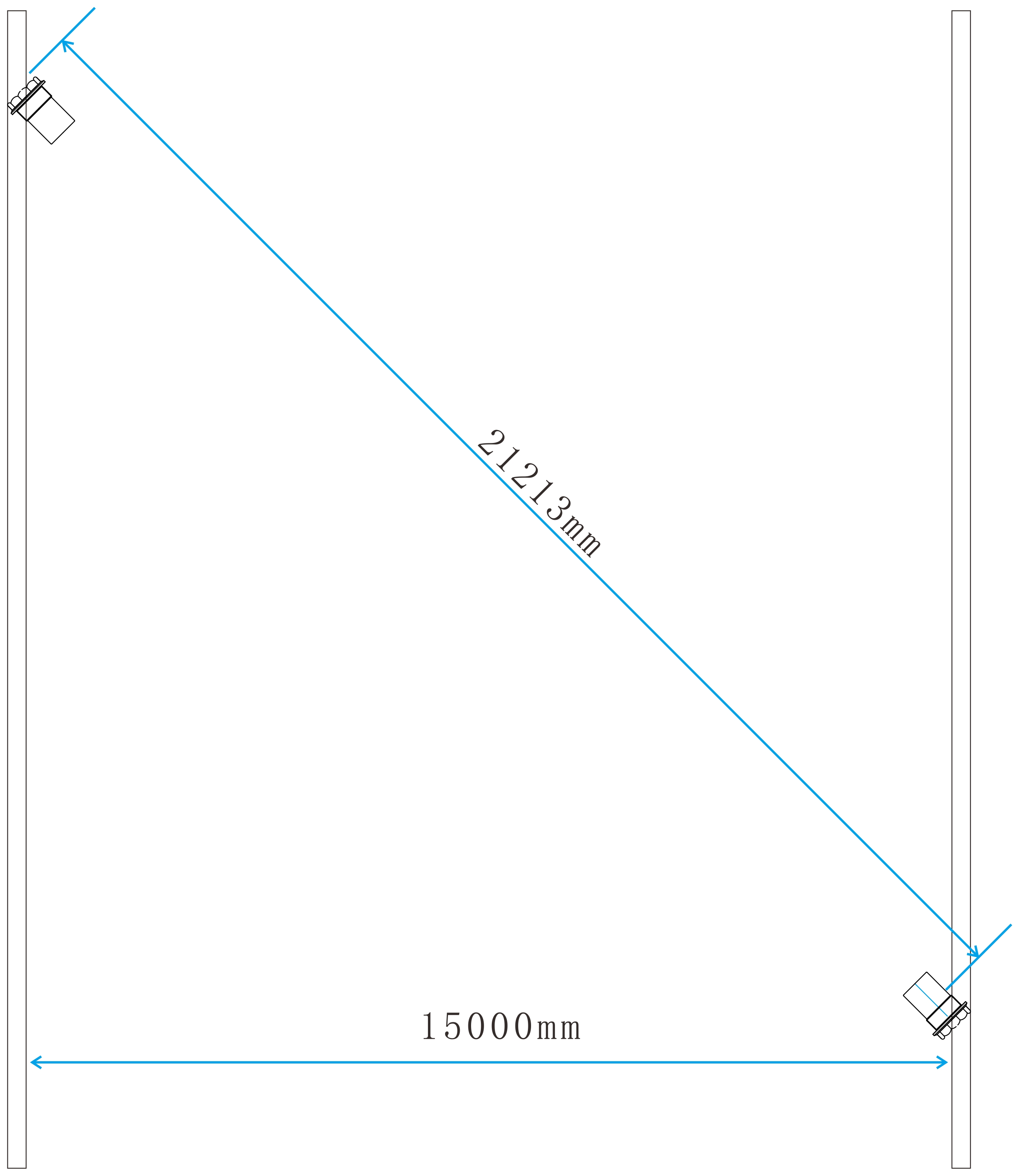

宽度11-15米超声波换能器选型

①型号:DYA-40-12C-F-LIUJUN,

发射角度:半功率角@-3dB:7°±10%,锐度角:16°±10%。

外壳材质:ABS

②型号:DYA-40-12E-F-LIUJUN,

发射角度:半功率角@-3dB:10°±10%,锐度角:23°±10%。

外壳材质:ABS




四、

宽度16-20米超声波换能器选型

①型号:DYA-25-20C-F-LIUJUN,

发射角度:半功率角@-3dB:11°±10%,锐度角:26°±10%。

外壳材质:ABS

②型号:DYA-25-20D-F-LIUJUN,

发射角度:半功率角@-3dB:10°±10%,锐度角:22°±10%。

外壳材质:ABS




五、

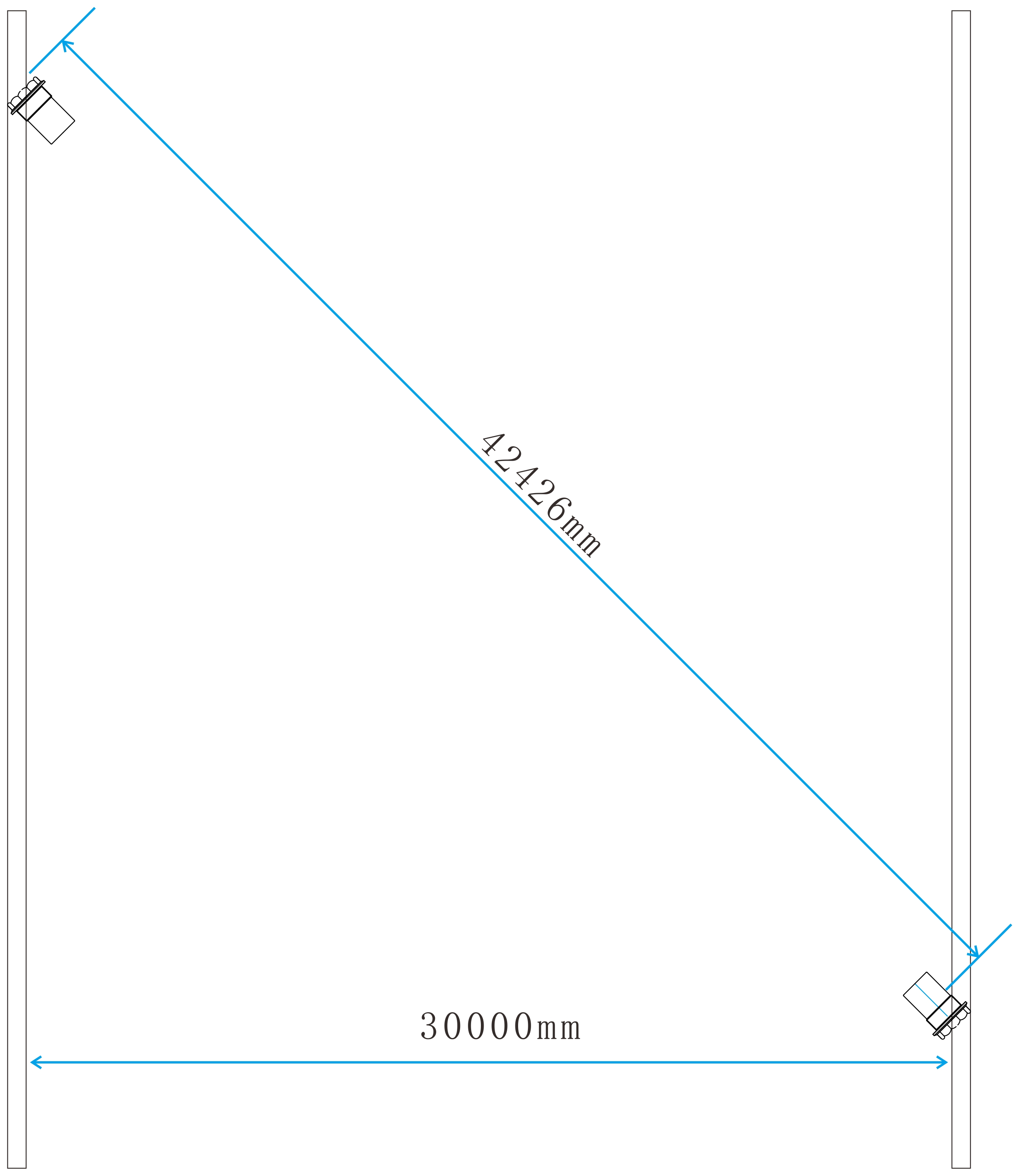

宽度21-30米超声波换能器选型

①型号:DYA-21-30C-F-LIUJUN,

发射角度:半功率角@-3dB:13°±10%,锐度角:31°±10%。

外壳材质:ABS

②型号:DYA-21-30D-F-LIUJUN,

发射角度:半功率角@-3dB:11°±10%,锐度角:27°±10%。

外壳材质:ABS




六、煤矿等防爆场合使用说明

如果在煤矿等防爆场合使用,不能选用塑料材质的外壳,因为ABS等塑料外壳会积累静电,并且是绝缘的,无法通过接地方式引走静电。

这个时候需要使用不锈钢外壳的材质,就是积累了静电,也可以通过电缆线接地来引走静电。




七、关于发射电压

发射电压的大小,其实跟接收电路的灵敏度有关。

比如用DYA-64-05C-F-LIUJUN的换能器,发射电压在400VPP,对面的接收探头,在最大风速下接收到的最小信号是10mV。如果接收电路可以正常处理,那么用400VPP的发射电压就够了。

如果接收电路需要至少20mV的信号才能够正常处理,那么发射电压就要做到800VPP才行。




力语超声一直秉诚为客户提供好产品和好服务为宗旨,如果您对我们公司的超声波换能器比较感兴趣,请拨打下方联系电话咨询我们!

力语超声——你全程贴心的采购顾问。
