铝水泄漏检测系统使用说明书(二）

一、传感器技术参数

l 测量范围：铝水进入水中的信号；

l 测量灵敏度：信号强度最低是-173 dB；

l 传感器供电范围：由主机供电，不要单独供电；(提示：不要单独为传感器供电)

l 传感器耐受电压：由主机供电，不要单独供电；

l 工作电流：连续工作时候的电流是≤20mA；

l 传感器电缆长度：标配是5米；

l 传感器工作压力：最高100米水压；

l 传感器工作温度：在水中，-20℃～+150℃；

l 接地：必须完好接地，屏蔽线需要与地线(黑色)连接。

l 储存温度：-40℃～+80℃；

l 储存压力：常压；

l 储存湿度：0～95%RH，不凝结；

二、应用范围

l 铝水泄漏检测

l 钢水泄漏检测

l 热顶铝胚连铸机泄漏检测

三、信号特征

在铝水泄露到水中会产生不同的声纹，这个声纹就是判断铝水泄露的指标。

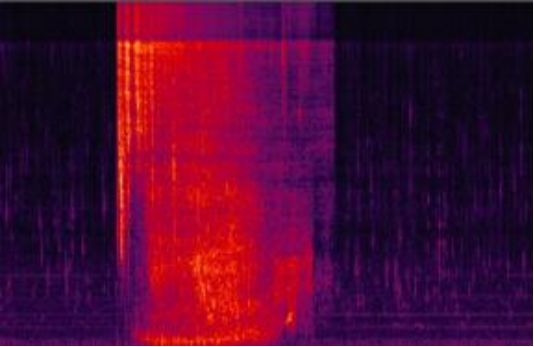

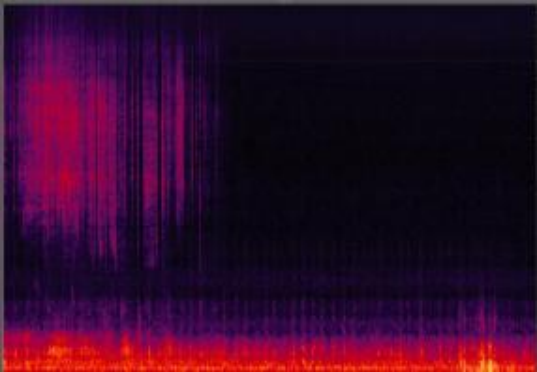

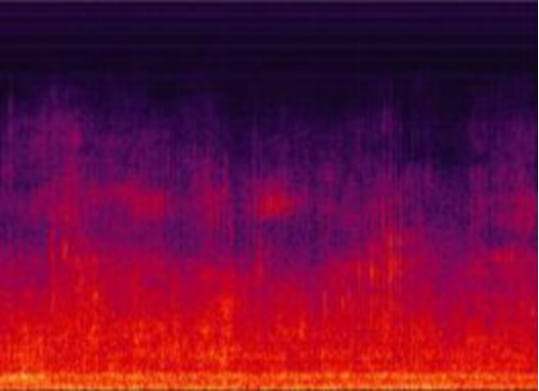

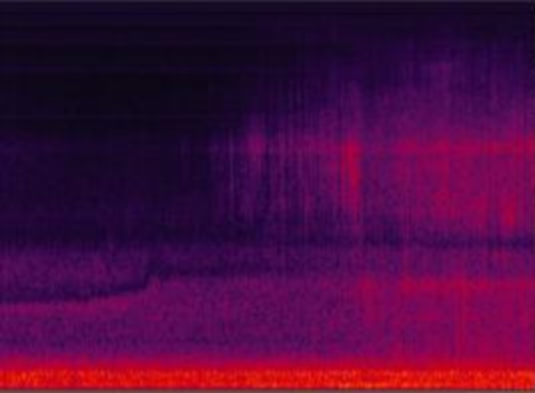

根据不同的泄露速度，还有泄露数量的多少，声纹会有所不同。以下是部分识别到的铝水泄露声纹部分内容如下：

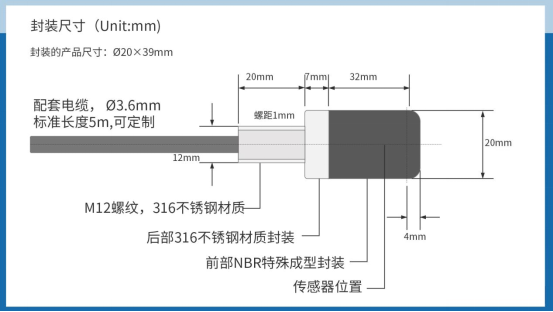

四、结构尺寸 (单位: ㎜)

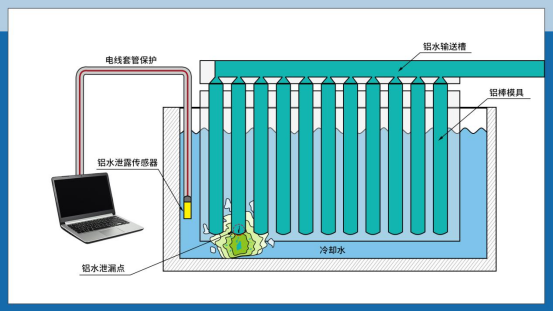

五、安装方式

1. 铝水泄漏传感器要安装在铸造井或者冷却池的水中，一般要距离水面50厘米以下，并且不接触铸造井或者冷却池底部。

2. 传感器到主机之间电缆要外部套保护管，避免在现场被磨损、破坏。传感器的电缆如果被磨损，就会导致接收到的信号错误甚至传感器损坏。

3. 传感器安装位置不会被水流冲击而引起传感器与水池壁、模具等硬质物体的碰撞。

4. 铝水泄漏传感器接收到铝水泄漏，或者铝水掉落到水中产生的信号，就会实时输出到主机。

六、注意事项

1. 铝水泄漏传感器不能与铝水直接接触，因为铝水融化后的温度是有660℃左右，铝水泄漏传感器本身耐温最高是150℃，如果直接接触，铝水会把传感器融化、损坏。

2. 传感器要避开整个铸造井或者冷却池进水的位置，避免进水时候水流冲击传感器，造成额外的干扰。

3. 主机安装在现场必须固定，不会摇晃，不会振动，不会被淋雨或者淋水。

4. 传感器在水中要稳定固定，避免因为水流直接冲击造成干扰信号。

5. 传感器到主机之间的电缆如果不够长，不能再加线来接长，现场布线需要传感器要几米电缆，订货时候就要确认清楚。因为铝水泄漏时候产生的信号很弱，中间如果接线，容易把信号淹没。

6. 铝水泄漏传感器是收集铝水泄漏产生的信号，比如：声音信号。在收集过程中，会把周围一切声音等信号都接收下来，然后传输到主机，具体判断是不是铝水泄漏产生的声音，需要主机分析。

7. 由于每个人对声音响度的敏感度不同，以及现场嘈杂度不同，所以对主机的声光报警器报警声音的强度，有的人觉得声音轻了，有的人觉得声音响了，无法满足每个人对声音响亮程度的要求。

七、其他问题

1. 现场测量需要24小时连续工作，如果用电池供电，用一年需要配备多大电池？

现在设备是用220VAC的交流电供电，不用电池供电了。

2. 我用好一些的开关电源供电行吗？

现在设备是用220VAC的交流电供电，不用开关电源供电了。

3. 铝水泄漏传感器到主机之间的电缆，不加保护套行吗？加保护套太麻烦了。

在以往的现场使用中，因为铝水泄漏传感器是放在铸造井或者冷却池里面，到主机之间是要经过作业区的，无法避免电缆被磨损，腐蚀，破坏，一旦电缆被磨损或者破坏，就失去作用了，所以必须加保护管。

4. 有了铝水泄漏传感器，为啥还要用主机？

因为铝水泄漏传感器的功能是接收水中的所有信号，本身不带处理能力，需要主机的处理才行。

另外这个铝水泄漏的信号，需要采集很多次信号储存，计算，对比，传感器这一端无法处理。

5. 现场检测到铝水泄露，监管要求要传输到安监平台，是否能够做到？

在平台方提供具体的公网IP地址，端口号，以及有专人对接平台上传的事情，就可以做到上传到安监平台。

6. 传感器如果被铝水直接碰到烧掉了怎么办？

    先把主机断电，关闭电源。把原来传感器从主机的航空插头上拔下，直接更换一个传感器，通过航插跟主机连接上，然后通电就可以使用。
