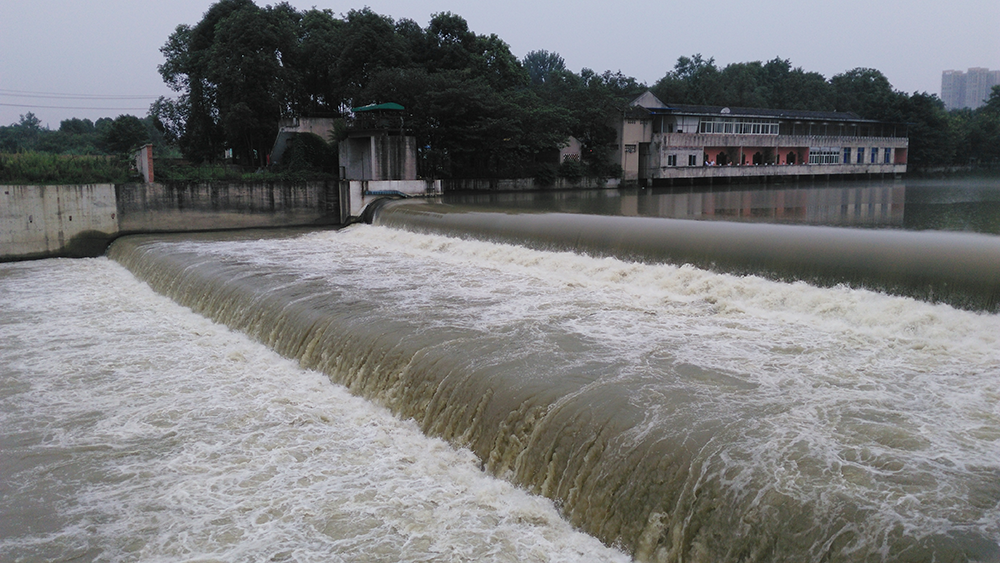

200米宽度以内的时差法流量计,主要用于较大的流量测量,目前要测量流量,使用的超声波换能器经过多次现场测试,选中的是DYW-88K-200AD-LIUJUN。
![1623315718317359.png 1623315718317359.png](/ueditor/php/upload/image/20210610/1623315718317359.png)
用在200米以内渠道中的时差法流量计,首先要计算同一层的两个超声波探头之间的直线距离,也就是声程。
![1623315736171740.jpg 未标题-1.jpg](/ueditor/php/upload/image/20210610/1623315736171740.jpg)
目前适合的2款是DYW-50/200-NA,还有DYW-50/200-NE。工作频率运行在190KHz~210Khz之间。
第一款:DYW-50/200-NA-LIUJUN
结构尺寸:
![1623315846859355.png 图片10.png](/ueditor/php/upload/image/20210610/1623315846859355.png)
外观图:
![1623315867297758.png 1623315867297758.png](/ueditor/php/upload/image/20210610/1623315867297758.png)
测试方式:
①:空载驱动电压:500Vpp (50KHz频率点);
驱动脉冲个数:15个;
测试距离:0.8m;
接收信号:原始信号;
测试方式:自发自收;
②:空载驱动电压:200Vpp(200KHz频率点);
驱动脉冲个数:15个;
测试距离:0.8m;
接收信号:原始信号;
测试方式:自发自收;
![1623315890447151.jpg 未标题-11.jpg](/ueditor/php/upload/image/20210610/1623315890447151.jpg)
第二款:DYW-50/200-NE-LIUJUN
结构尺寸:
![1623307562203640.png 1623307562203640.png](/ueditor/php/upload/image/20210610/1623307562203640.png)
外观图:
![1623307586371743.png 1623307586371743.png](/ueditor/php/upload/image/20210610/1623307586371743.png)
![1623308774920730.png 1623308774920730.png](/ueditor/php/upload/image/20210610/1623308774920730.png)
测试方式:
①:空载驱动电压:500Vpp (50KHz频率点);
驱动脉冲个数:15个;
测试距离:0.8m;
接收信号:原始信号;
测试方式:自发自收;
②:空载驱动电压:200Vpp(200KHz频率点);
驱动脉冲个数:15个;
测试距离:0.8m;
接收信号:原始信号;
测试方式:自发自收;
![1623308885112420.jpg 1623308885112420.jpg](/ueditor/php/upload/image/20210610/1623308885112420.jpg)
这两款超声波换能器是已经在实际中大量应用了,根据渠道宽度的不同,以及水质的不同。发射驱动电压从24VPP~380VPP不等。
![1623316075958049.jpg 1623316075958049.jpg](/ueditor/php/upload/image/20210610/1623316075958049.jpg)
我们一直秉诚为客户提供好产品和好服务方案为宗旨,如果你对以上DYW-50/200-NA-LIUJUN、DYW-50/200-NE-LIUJUN的超声波换能器或者探头感兴趣,请拨打下方联系电话咨询我们!
力语超声——你全程贴心的采购顾问。
![1623316102889030.jpg 1623316102889030.jpg](/ueditor/php/upload/image/20210610/1623316102889030.jpg)
